Soportes y Canalizaciones

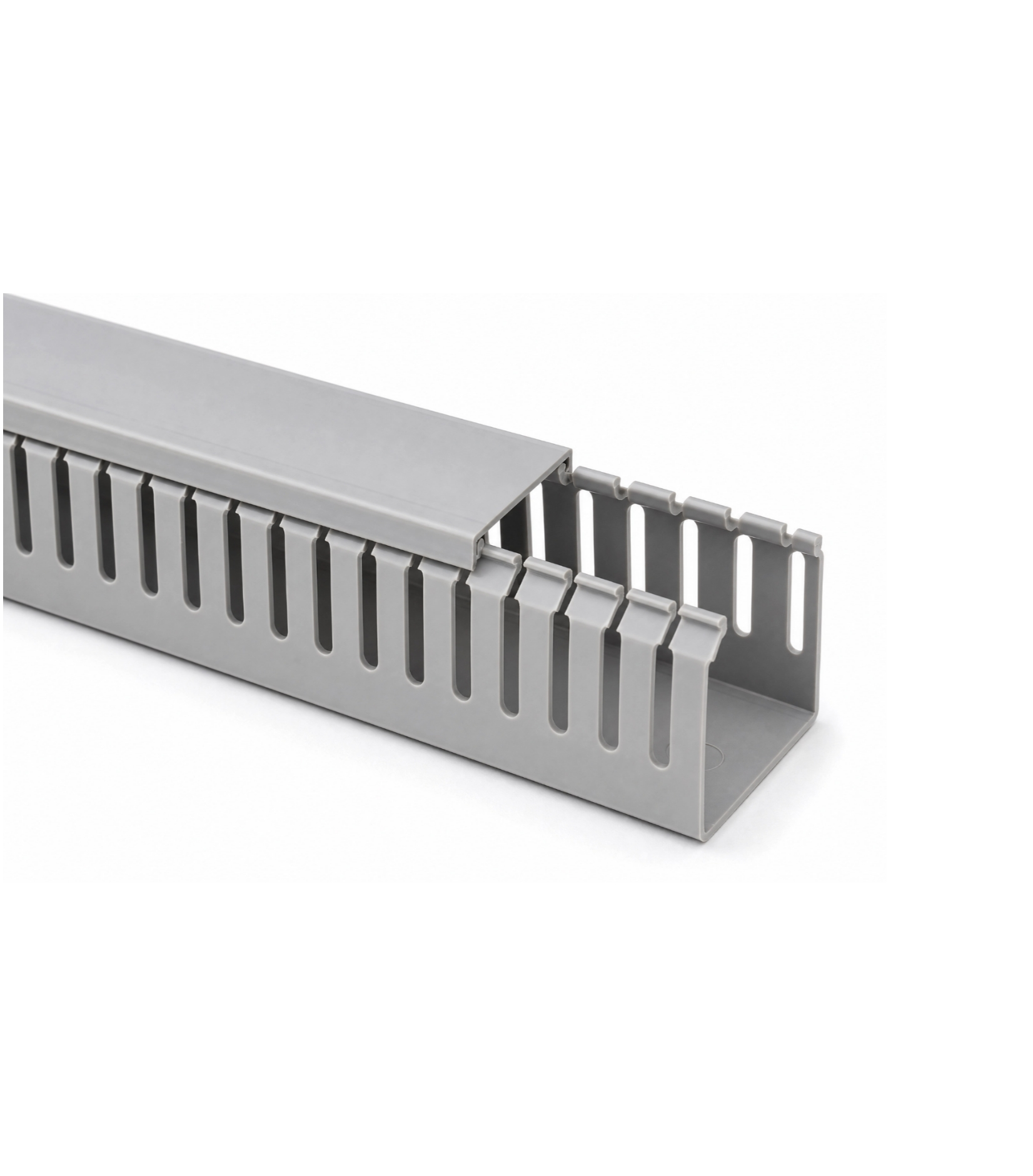

Canaleta Ranurada
SKU: CAN-RAN-PVC

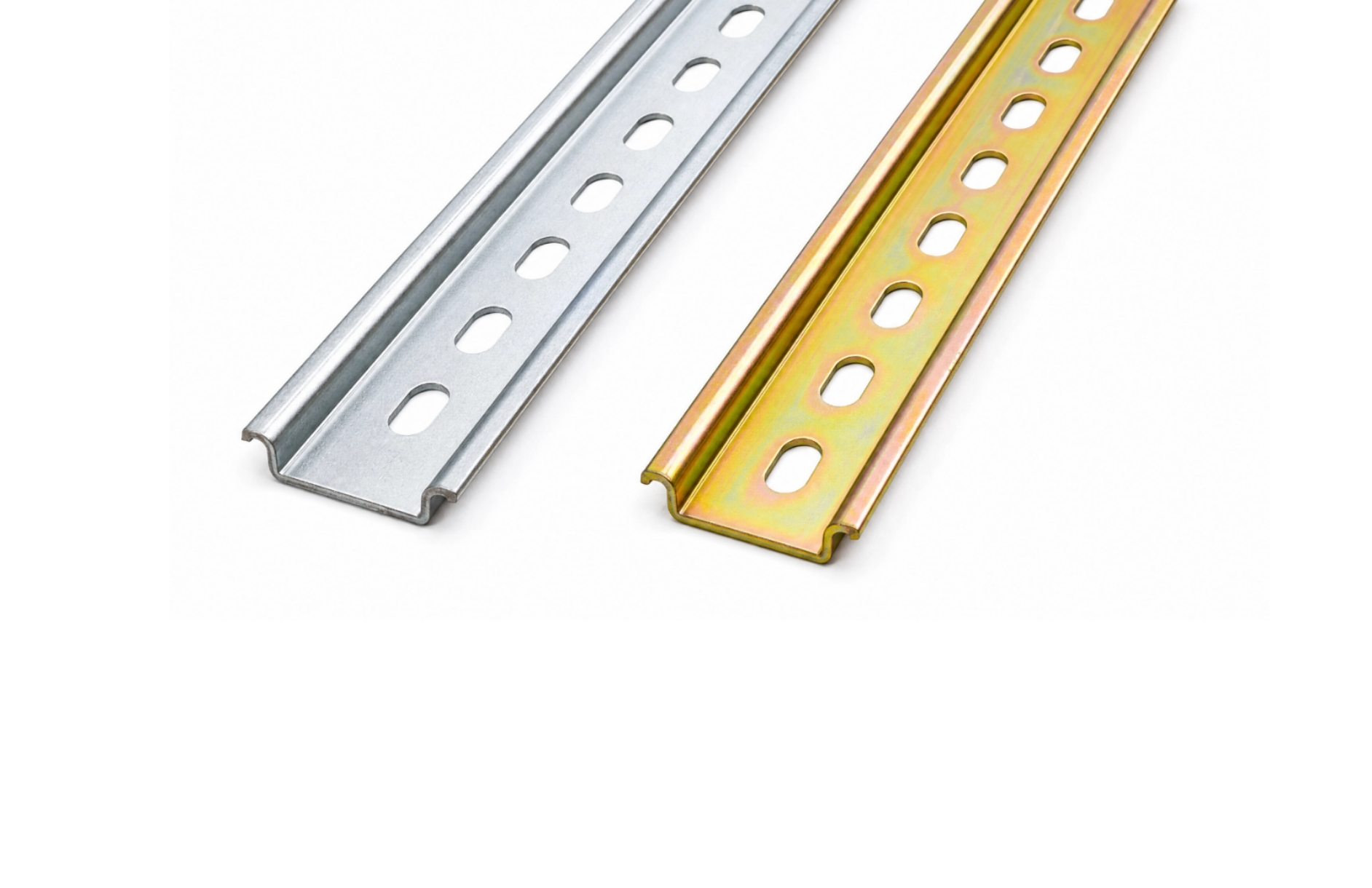

Riel DIN Metálico
SKU: RIEL-DIN-MET
Charola Metálica Tipo Malla
SKU: CHAR-MALLA-MET
Configurar Canaleta Ranurada
Selecciona la dimensión nominal requerida para organización de cables en tableros (Unidad de venta: Tramos de 2 metros con tapa):
Ficha Técnica: Canaleta Ranurada de PVC
Sistemas de conducción y organización de cableado estructurado para armados de tableros de control y automatización. Sus ranuras laterales facilitan la derivación ordenada de hilos conductores hacia las clemas o componentes.
1. Propiedades de Construcción
Material Base:
PVC Rígido autoextinguible de alto impacto.
Diseño de Ranura:
Dientes con líneas de pre-corte integradas para fácil desprendimiento sin herramientas.
Grado de Protección:
IP40 (Sujeto al correcto ensamble inline de la tapa de presión).
Resistencia Térmica:
Temperatura de deflexión y trabajo seguro hasta 60°C continuos.
2. Especificaciones de Rendimiento
Normativa de Flama:
Clasificación UL94 V-0 (No propaga la flama, extingue en segundos).
Color Estándar:
Gris Industrial (RAL 7030) de alta estabilidad visual.
Sujeción de Base:
Fondo perforado con patrón tipo pasacables estándar para anclaje rápido con remache o tornillo.
Aplicaciones Comunes:
Tableros de fuerza, CCMs, armarios de PLC e interconexión de canalizaciones industriales.
Configurar Riel DIN Metálico
Selecciona el acabado del acero estructural para montaje de componentes industriales (Medida estándar: 35mm x 7.5mm x 2 Metros / Ranurado):
Ficha Técnica: Riel DIN de Perfil Simétrico
Perfil de soporte normalizado metálico para el anclaje rápido y sujeción mecánica de interruptores termomagnéticos, contactores, fuentes de poder, relevadores y clemas de conexión.
1. Propiedades de Construcción
Material Base:
Chapa de acero estructural de alta resistencia al pandeo.
Geometría del Perfil:
Tipo Sombrero ("Top Hat") simétrico de 35 mm de ancho por 7.5 mm de peralte.
Configuración Mecánica:
Perforaciones longitudinales alargadas de fábrica para facilitar alineación de tornillería.
Espesor de Lámina:
1.0 mm nominal para garantizar rigidez mecánica bajo carga pesada.
2. Especificaciones de Rendimiento
Resistencia a Corrosión:
Superior a 72 horas en cámara de niebla salina mediante pasivado de zinc.
Acabado Bicromatizado:
Pasivado amarillo hexavalente superior contra humedad y ambientes agresivos.
Norma de Fabricación:
Conforme a estándares internacionales EN 50022 e IEC 60715.
Uso Principal:
Eje vertebral de sujeción modular trasera en cualquier tablero eléctrico B2B.
Configurar Charola Metálica Tipo Malla
Selecciona las dimensiones nominales de canalización para el tendido aéreo de fuerza o datos (Unidad de venta: Tramos de 3 metros):
Ficha Técnica: Charola de Malla Metálica Portacables
Sistema de canalización abierta de hilos de acero electrosoldados en cuadrícula. Proporciona máxima ventilación, ligereza estructural y facilidad de giros mecánicos en campo para rutas eléctricas complejas.
1. Propiedades de Construcción
Estructura de Filamentos:
Varillas de acero de alta resistencia electrosoldadas por puntos de inducción informática.
Peralte Constante:
66 mm de altura útil lateral (Clasificación nominal 6.5 cm) para retención de hilos pesados.
Borde de Seguridad:
Borde superior redondeado tipo "T-Weld" para evitar cortes al operario y daños a cubiertas de conductores.
Disipación Térmica:
Estructura 100% abierta que previene acumulación de calor e inflamación de cables.
2. Especificaciones de Rendimiento
Tratamiento Superficial:
Acabado zincado electrolítico posterior al maquinado estructural para evitar zonas desnudas.
Capacidad de Carga Mecánica:
Estructurada para soportar deflexiones mínimas bajo distancias entre apoyos de soporte de hasta 1.5 o 2 metros.
Flexibilidad de Configuración:
Cortes directos en cuadrícula con cizalla industrial permiten crear curvas, bayonetas y bajadas sin accesorios prefabricados.
Áreas de Aplicación:
Ruteo de cables en plantas mineras, naves industriales, racks de telecomunicaciones y cuartos de control de subestaciones.
